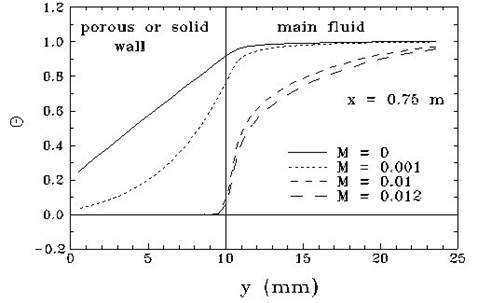

Baisse de température dans la paroi

Température sans dimension en fonction du taux d'injection







Le nombre Q est la température sans dimension définie par Q=(T-Tf)/(T¥-Tf). Lorsqu'il n'y a pas d'injection (trait plein), on a une couche limite thermique classique le long de la paroi et diminution de température à l'intérieur à cause de la conduction dans le matériau. Lorsqu'il y a injection, on voit apparaître dans le profil de température à la paroi le décollement de la couche limite (même pour M=0.001 la température de l'écoulement à la paroi a chuté de 20%). De plus, les transferts conducto-convectif à l'intérieur de la plaque poreuse font chuter la température de façon très importante (la plaque est presque entièrement à la température du gaz frais injecté pour M>0.01).

.

.

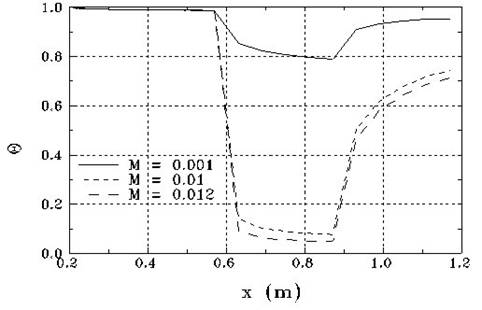

Baisse de température le long de la paroi

Température sans dimension en fonction du taux d'injection



Le nombre Q représente la température sans dimension définie par Q=(Tp-Tf)/(Tp0-Tf), où Tp est la température à la paroi avec injection et Tp0 la température à la paroi sans injection. La plaque poreuse est comprise entre les abscisses x=0.6m et x=0.9m. On retrouve les résultats de la figure précédente (dans une coupe longitudinale et non plus verticale). La température chute de 20% pour un faible taux d'injection (M=0.001) et la protection est presque complète pour des taux plus importants (M=0.01).
